一、核心原理与系统构成

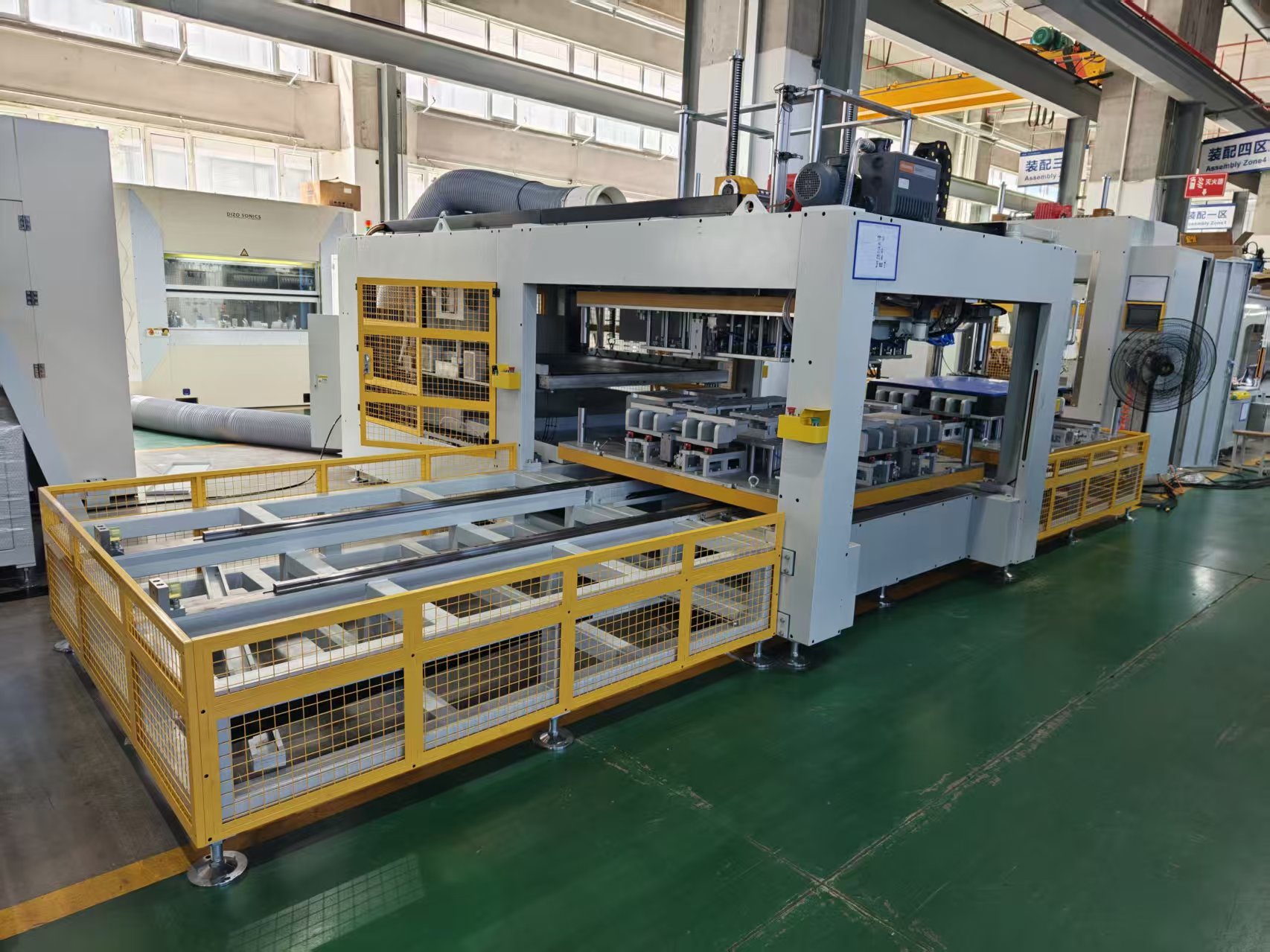

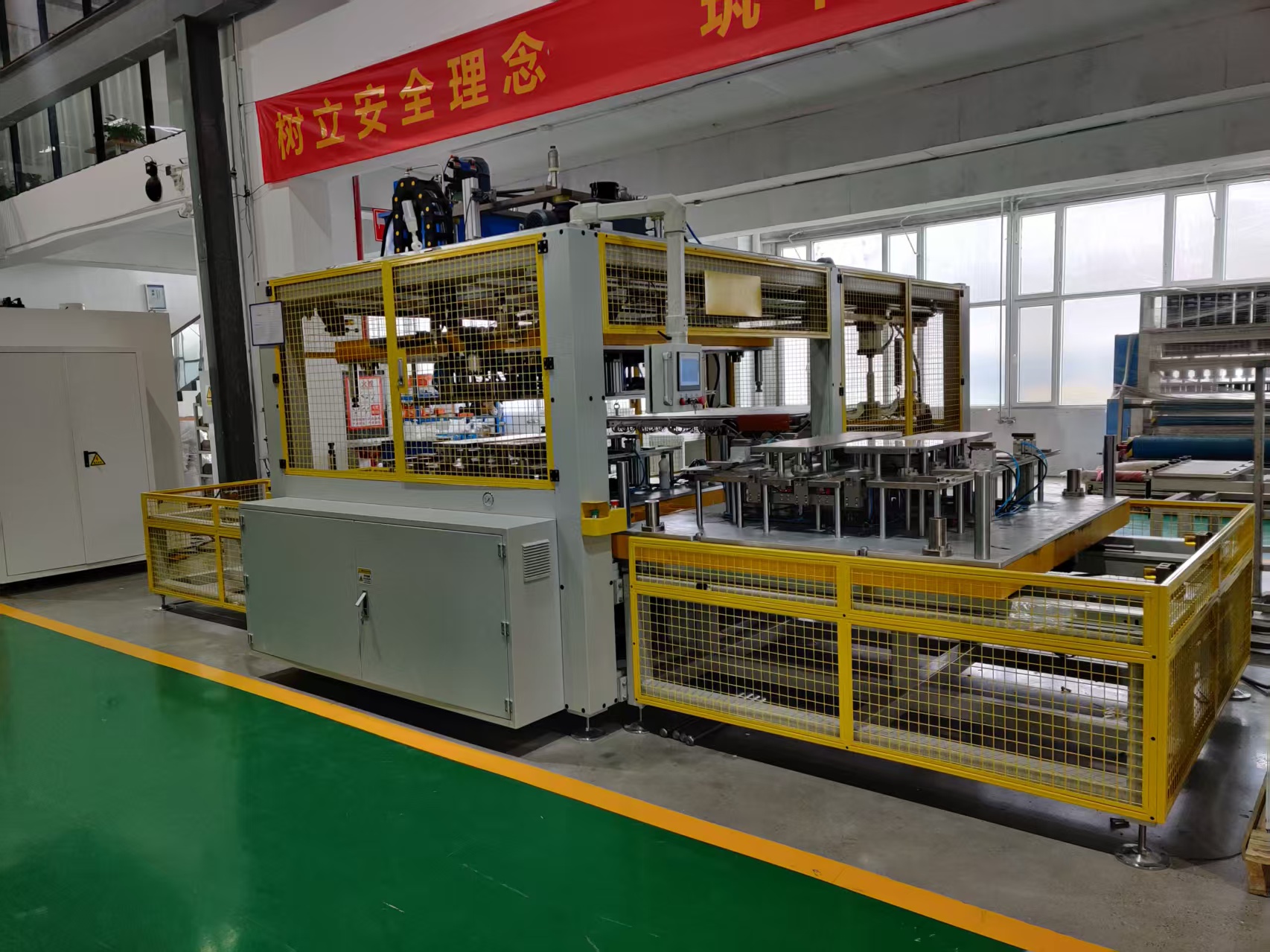

伺服托盘热板焊接机是针对塑料托盘等大型塑件的精密焊接设备，其核心逻辑是通过伺服驱动控制与精准热熔融技术的结合实现高强度连接。工作流程分为三步：首先将进口合金材质的加热板置于两工件间，升温至 0~600℃可调范围使接触面熔融；随后加热板快速平稳退出，避免材料粘连；最后伺服系统驱动工件精准压合，经保压冷却形成分子级结合的焊缝。

设备采用模块化设计，加热板、上下夹具为独立组装部件，搭配西门子 PLC 与触摸屏控制系统，可实现温度、压力、时间等 10 余项参数的数字化调节。核心驱动单元采用伺服马达，部分机型可兼容气动或液压驱动方式，适配不同尺寸托盘的焊接需求。

二、关键技术优势

1. 精密控制与一致性保障

搭载 S-TVP 闭环过程控制系统，相比传统热板机实现从粗放控制到精密操作的跨越。伺服电机可实现微米级行程控制与牛顿级压力调节，焊接后工件高度误差可控制在极小范围，批量生产合格率达 99% 以上。热板采用单点独立温控模块，每个加热区域温度偏差不超过 ±5℃，确保大面积托盘焊缝均匀。

2. 广泛适配性与高强度焊接

可处理 PP、PE、ABS、PA、PC 等几乎所有热塑性塑料，尤其擅长超声波难焊接的柔性材料如 TPE、EPDM。焊缝强度可达原材料强度的 80% 以上，部分场景接近本体强度，气密性满足 IP5K 防护等级，能承受托盘反复堆码的承重压力。焊接面允许 0.5~2mm 塑料余量补偿，有效应对塑件尺寸偏差。

3. 高效与节能特性

伺服驱动系统响应速度比传统设备提升 40%，热板退出动作可在 1 秒内完成，单周期最快仅需 8 秒，每日 3 班制可处理数千件托盘。相比气动机型，能耗降低 30%~40%，且无需胶粘剂等辅助材料，焊接过程无 VOC 排放，符合环保标准。

4. 安全与运维便捷性

配备安全光栅、紧急停止按钮及故障声光报警系统，操作人员误触风险降至最低。模块化设计使模具更换时间缩短至 15 分钟以内，设备整机质保期达 1 年，维护成本较传统设备降低 25%。

三、局限性与适用边界

1. 工艺局限

加热板接触式熔融可能在高光泽托盘表面留下轻微压痕，对外观要求极致的场景需额外打磨处理。单次焊接周期虽短，但相比超声波焊接仍多出加热环节，小批量生产时效率优势不明显。

2. 成本门槛

伺服驱动系统使设备采购成本比气动热板机高 30%~50%，更适合大规模连续生产的场景摊销成本。针对壁厚低于 2mm 的薄壁托盘，可能因热量传导过快导致过度熔融，需定制专用热模。

四、典型应用场景

• 物流包装行业：PP/PE 材质塑料托盘的拼接焊接，可实现承重 1~5 吨的一体化结构，焊缝密封性可防止内部防潮剂泄漏。

• 汽车制造业：汽车门板内托盘、电池包托盘的焊接，满足耐振动、防渗漏的严苛要求，通过 ISO 13061 强度测试。

• 家电领域：洗衣机底座托盘、空调外机接水盘的焊接，设备可适配异形结构，焊接后防水性能达 IPX7 级。
